A medida que las compañías incorporan nuevas tecnologías, disponer de una infraestructura bien planificada se convierte en un factor estratégico.
Desde el uso de aplicaciones en la nube hasta las videoconferencias, los sistemas de gestión empresarial y los dispositivos conectados, prácticamente todas las operaciones dependen de unas redes estables y eficientes.
Sin embargo, detrás de esta conectividad existe un componente fundamental que a menudo pasa desapercibido. El cableado estructurado.
¿Querés aprender a diseñar y configurar infraestructuras informáticas?
Conocé la carrera terciaria de Analista en Infraestructura Informática
Qué es el cableado estructurado
El cableado estructurado es el sistema físico organizado de cables y conectores que permite conectar todos los dispositivos dentro de una red.
Facilita una interconexión estandarizada para transmitir datos de forma eficiente y segura.
Según un artículo de TechTarget, esta infraestructura se entiende mejor como un conjunto de áreas funcionales conectadas entre sí. Incluye el ingreso del servicio al edificio hasta la sala de equipos, el cableado troncal, los espacios de telecomunicaciones, el cableado horizontal y el punto final donde trabaja el usuario.
El cableado estructurado no son solo cables.
Este sistema sigue normas y estándares internacionales que establecen cómo deben distribuirse los componentes, cómo deben identificarse y qué características técnicas deben cumplir para asegurar el rendimiento de la red.
- Capacidad de transmisión: El cableado debe soportar las velocidades de transferencia de datos requeridas por la empresa, desde redes Gigabit Ethernet hasta infraestructuras de 10 Gbps o superiores, según las necesidades.
- Cumplimiento de categorías normalizadas: Los cables, conectores y componentes deben pertenecer a categorías certificadas que garanticen un nivel mínimo de rendimiento y ancho de banda.
- Baja interferencia electromagnética: La instalación debe minimizar el impacto de interferencias generadas por equipos eléctricos, motores, sistemas de iluminación o líneas de potencia cercanas, asegurando una transmisión estable de los datos.
- Control de la atenuación de la señal: La pérdida de señal a lo largo del cable debe mantenerse dentro de los parámetros establecidos por los estándares para evitar degradaciones en la comunicación.
- Compatibilidad con tecnologías: La infraestructura debe ser capaz de soportar distintos servicios sobre la misma red, como datos, telefonía IP, videovigilancia, videoconferencias y dispositivos IoT.
Cuando se habla de cableado estructurado, nos referimos a una metodología normalizada de diseño e instalación cuyo objetivo es permitir un funcionamiento óptimo y futuras ampliaciones sin necesidad de rehacer toda la infraestructura.
https://youtu.be/laWefp80lz4?si=dNRGrzeJmpyJwbfJ
Gracias a esta metodología, las empresas pueden incorporar nuevos usuarios, equipos o tecnologías con mayor facilidad, reduciendo así el riesgo de fallos operativos.
Componentes principales del cableado estructurado
Una instalación profesional de cableado estructurado está compuesta por diversos elementos que trabajan de forma integrada para garantizar una red ordenada y eficiente.
Desde una perspectiva técnica, el cableado estructurado permite reunir servicios como datos, voz, video, WiFi y seguridad dentro de una misma plataforma de conectividad.
Sus componentes son partes de una infraestructura común que sostiene el funcionamiento diario de la red empresarial.
Los cables son el medio físico encargado de transportar la información entre los diferentes dispositivos conectados a la red.
- Cable UTP (Unshielded Twisted Pair): Es el más utilizado en oficinas y entornos corporativos. Su relación entre coste, rendimiento y facilidad de instalación lo convierte en la opción estándar para la mayoría de las redes empresariales.
- Cable STP (Shielded Twisted Pair): Incorpora una protección adicional contra interferencias electromagnéticas. Suele emplearse donde existen equipos eléctricos que podrían afectar la calidad de la señal.
- Fibra óptica: Utiliza pulsos de luz para transmitir información a altas velocidades y largas distancias. Es habitual en entornos que requieren un gran volumen de tráfico de datos o muy alta interferencia electromagnética, dado que la fibra óptica es completamente inmune a ésta.
La elección entre cable UTP, STP o fibra óptica dependerá de factores como velocidad de transmisión requerida, distancia entre los puntos de conexión, nivel de interferencias en el entorno y necesidades de crecimiento futuras.
https://youtu.be/_NX99ad2FUA?si=-0tLEr96HAfppaCg&t=3
Sin embargo, no todos los entornos empresariales tienen las mismas necesidades, por lo que existen distintos equipamientos adaptados a cada escenario.
Cada componente cumple una función específica dentro de la infraestructura, y contribuye al rendimiento general del sistema.
- Rack de comunicaciones: Es el punto central donde se concentran los principales equipos de la infraestructura de red. Su función es mantener todos los componentes protegidos, ordenados y fácilmente accesibles para tareas de mantenimiento o ampliación.
- Switches de red: Son los dispositivos que conforman la red de área local (LAN), interconectando a los PCs, servidores, routers, etc. equipos dentro de la misma red local, y gestionan el tráfico de datos para garantizar que la información llegue al dispositivo correcto.
- Patch panel: Actúa como punto de terminación y distribución del cableado. Permite organizar todas las conexiones de red en un único lugar, facilitando modificaciones, ampliaciones y tareas de mantenimiento.
- Router empresarial: Es el equipo encargado de conectar la red local de la empresa con otras redes externas, como Internet o diferentes sedes o sucursales corporativas.
- UPS (Sistema de Alimentación Ininterrumpida): Proporciona energía controlada de respaldo ante cortes eléctricos o fluctuaciones de tensión. Su objetivo es proteger a los equipos de comunicaciones y evitar interrupciones de los servicios.
- Climatización: los equipos activos (PCs, servidores, almacenamiento, switches, routers, etc) generan calor, es imprescindible contar con sistemas de refrigeración de precisión para mantener la temperatura estable adecuada en el datacenter.
Por otro lado, los sistemas de canalización y bandejas portacables protegen y ordenan el recorrido físico del cableado, las tomas de red y puntos de conexión son la interfaz final donde los usuarios conectan sus dispositivos.
El cableado estructurado permite contar con una infraestructura preparada para el crecimiento tecnológico de la empresa.
¿Querés aprender a diseñar y configurar infraestructuras informáticas?
Conocé la carrera terciaria de Analista en Infraestructura Informática
Cableado estructurado vs. cableado improvisado
Una de las diferencias más importantes en el diseño de una infraestructura tecnológica es la forma en la que se implementa el cableado de red.
Muchas organizaciones comienzan con soluciones rápidas o improvisadas para conectar equipos, pero con el crecimiento del negocio estas decisiones terminan generando problemas de rendimiento.

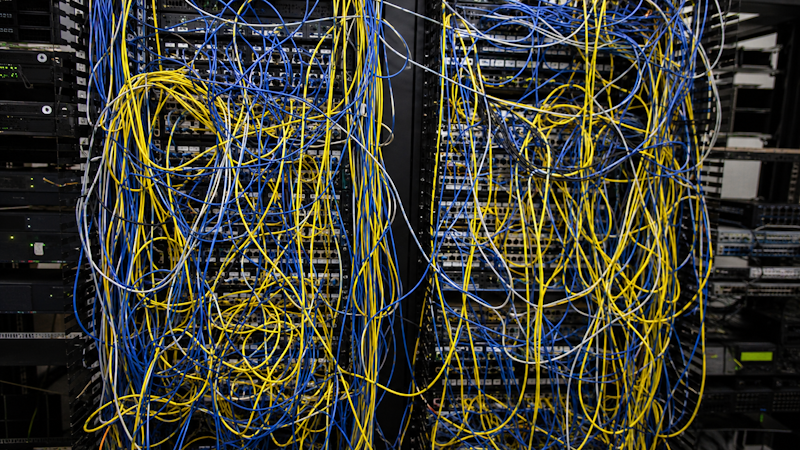

Cableado improvisado
El cableado improvisado suele surgir cuando la red se implementa sin planificación previa o cuando se realizan ampliaciones sin seguir un diseño estructurado.
- No existe un sistema de etiquetado, lo que dificulta saber a qué dispositivo o punto de red corresponde cada conexión.
- Cuando surge un problema, localizar su origen puede requerir mucho tiempo debido a la falta de organización.
- La red no está preparada para escalar, por lo que añadir nuevos dispositivos implica reorganizaciones complejas.
- La falta de planificación aumenta la probabilidad de desconexiones e interferencias.
Aunque puede funcionar en el corto plazo, sus limitaciones aparecen rápidamente a medida que la empresa crece.
Cableado estructurado profesional
Una instalación profesional de redes basada en cableado estructurado sigue normas y estándares que garantizan orden, rendimiento y escalabilidad.
La norma de referencia más usada hoy para cableado estructurado informático para instalaciones comerciales es la ANSI/TIA-568-E, que es acompañada de otras normas TIZ importantes, a saber:
| Norma | Tema |
| ANS/TIA-568 | Cableado estructurado: cobre, fibra, topologías, desempeño |
| ANS/TIA-569 | Canalizaciones y espacios: salas, ductos, bandejas, recorridos |
| ANS/TIA-606 | Administración, identificación y etiquetado |
| ANS/TIA-607 | Puesta a tierra y equipotencialidad |
| ANS/TIA-942 | Centros de datos |
Algunos de los beneficios del cableado estructurado normalizado son:
- La infraestructura se define antes de la instalación, considerando necesidades de la empresa.
- Cada conexión está identificada, lo que facilita el control y la gestión de toda la red.
- Se registran planos, conexiones y configuraciones, lo que reduce tiempos de diagnóstico y errores operativos.
- La red está preparada para crecer sin necesidad de rediseños complejos.
- Los errores se detectan y resuelven más rápido, reduciendo el impacto en la operación diaria.
Este enfoque permite construir una red sólida desde el inicio y adaptarla fácilmente a futuras necesidades.
Una buena infraestructura evita fallas de red recurrentes y permite que la empresa opere con mayor seguridad.
No solo se refleja en el orden físico, sino en la estabilidad de la red y el coste operativo a largo plazo.

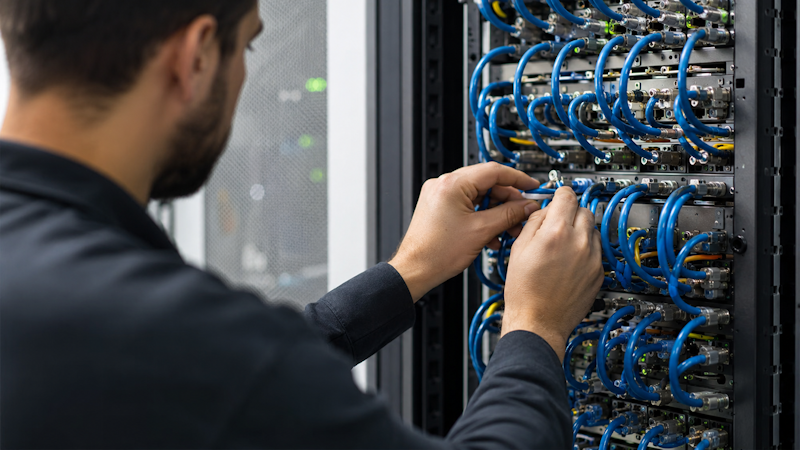

Ventajas del cableado estructurado
El cableado estructurado actúa como el sistema circulatorio de la red, asegurando que los datos lleguen correctamente a su destino y permitiendo que todos los sistemas tecnológicos trabajen de forma segura y continua.
A diferencia de instalaciones improvisadas o poco planificadas, este tipo de arquitectura permite construir una base sólida para el crecimiento de la red local.
Una red empresarial es tan estable como la infraestructura física que la sostiene.
La implementación de un sistema de cableado estructurado aporta beneficios significativos que impactan directamente en el rendimiento, la gestión y la evolución de la infraestructura tecnológica.
- Una infraestructura bien diseñada reduce significativamente los cortes de conexión, las interferencias y las pérdidas de señal.
- El uso de racks, patch panels, canalizaciones y sistemas de etiquetado permite mantener una estructura clara y ordenada.
- Gracias a la documentación, el etiquetado y la organización de los componentes, el mantenimiento de redes se vuelve mucho más ágil.
- Una instalación correcta evita cuellos de botella físicos, conexiones inadecuadas o pérdidas de calidad en la transmisión de datos.
Aunque la inversión inicial puede ser mayor que en instalaciones básicas, el cableado estructurado reduce costos futuros al evitar reparaciones constantes o reorganizaciones improvisadas.
Además, este tipo de infraestructura está diseñada para soportar tecnologías actuales y futuras, garantizando una evolución tecnológica sin fricciones.
¿Querés aprender a diseñar y configurar infraestructuras informáticas?
Conocé la carrera terciaria de Analista en Infraestructura Informática
Cuándo una empresa necesita renovar su cableado
Con el tiempo, incluso una instalación de cableado estructurado correctamente ejecutada puede quedar desactualizada si no ha sido diseñada para el crecimiento de la empresa o si ha sufrido modificaciones.
Los problemas de rendimiento en la red empresarial se relacionan con una infraestructura física deteriorada.
Detectar a tiempo estas señales es clave para evitar interrupciones y costes mayores a largo plazo.
Algunas de las situaciones más comunes que indican que es momento de actuar son:
- La red se cae con frecuencia.
- Lentitud en la red a pesar de tener buen internet.
- Crecimiento de la empresa sin ampliación de infraestructura.
- Un rack sin organización y falta de documentación técnica.
- Presencia de cables sueltos.
- Mudanza o equipos modernos sobre infraestructura antigua.
Una red puede funcionar, pero no necesariamente estar preparada para soportar mayores velocidades, telefonía IP, videoconferencias, cámaras de seguridad, nuevos puntos WiFi o una mayor cantidad de usuarios conectados al mismo tiempo.
En este sentido, las pruebas de calificación del cableado permiten comprobar si la infraestructura soporta los requerimientos técnicos de la red o si se está convirtiendo en una limitación para el rendimiento general.
https://youtu.be/gEqTKgDIYHQ?si=3INxt10BTxzHN8oG
Esta revisión ayuda a tomar decisiones antes de que los problemas se transformen en cortes frecuentes, pérdidas de productividad o intervenciones de emergencia.
Renovar el cableado no siempre implica reemplazar toda la instalación.
En muchos casos, el primer paso es realizar un relevamiento técnico, identificar puntos críticos, documentar conexiones y definir qué tramos deben actualizarse.
El cableado estructurado se considera la base física sobre la que se construyen las redes informáticas modernas.
El cableado no es solo un complemento de la red, sino el medio que hace posible su existencia.
Sin un sistema adecuado, incluso los equipos más avanzados no pueden funcionar de manera eficiente ni garantizar una conectividad estable.
